高弹热熔胶膜_聚酯热熔胶膜

高弹热熔胶膜_聚酯热熔胶膜

1、TPU膜上的热熔胶-用哪种热熔胶膜粘接TPU膜？

2、热熔胶膜有毒吗？

3、哪种热熔胶膜比较硬？

4、哪种材料适合热熔胶膜？

5、热熔胶膜开胶分层，粘不住怎么办？

6、热熔胶膜的无缝服装有哪些类型？

TPU膜上的热熔胶-用哪种热熔胶膜粘接TPU膜？

简介-TPU薄膜简介-TPU薄膜简介

说到TPU膜，估计大多数人都没听说过。事实上，这是一种薄膜材料，由TPU塑料颗粒通过特殊设备压延、吹膜等一系列工艺形成。这种材料广泛应用于服装、医疗等领域。它可以与其他材料复合制成多功能的新产品。在这个生产过程中，需要使用热熔胶膜。

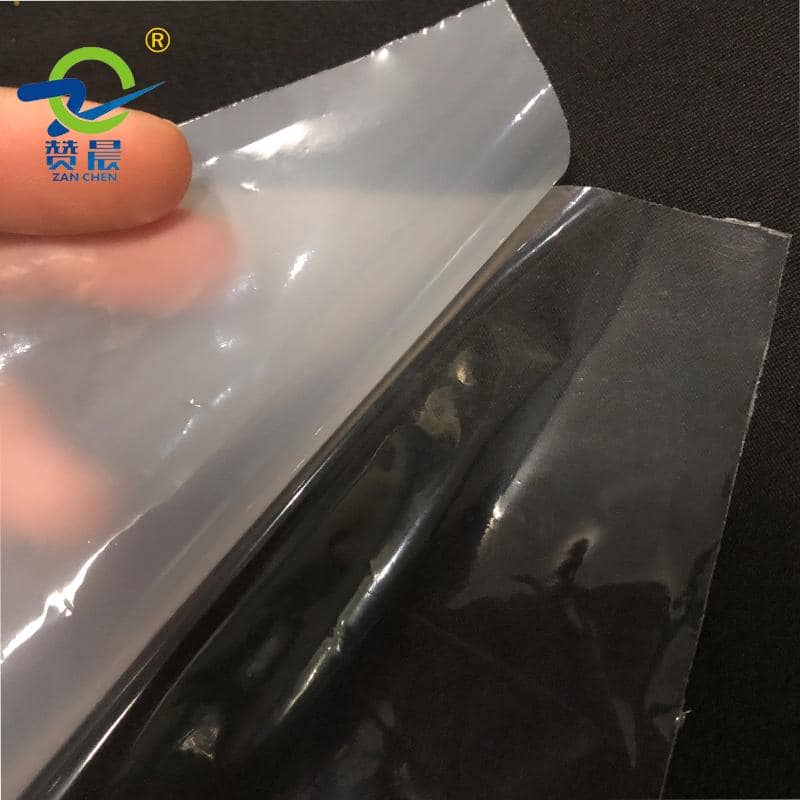

透明柔软的TPU薄膜

介绍了粘接TPU薄膜用热熔胶膜的类型

由于使用的材料特殊，制造工艺相对复杂，形成的膜材料具有抗拉性好、耐老化性好等特点。在复合加工过程中，建议使用TPU热熔胶膜。

HJU120型无基材TPU热熔胶膜

TPU热熔胶膜具有优异的粘结性能

TPU热熔胶膜本质上使用的成分也是TPU塑料颗粒，中文名称为聚氨酯，是所谓的“同性吸收”，使用TPU材料热熔胶膜粘接TPU膜，粘接力非常牢固，与几种热熔胶膜产品相比，TPU胶膜在这方面的优势非常明显。

XJU120型背纸TPU热熔胶膜

TPU热熔胶膜具有良好的耐洗性和耐磨性

TPU热熔胶膜除了具有较强的粘度外，在耐磨性和耐水性方面也非常突出，可长期在室外和潮湿环境中使用，可清洗，具有良好的环保和弹性性能，这也是选择其作为粘合剂剂量的重要原因之一。

热熔胶膜使用方法推荐阅读

热熔胶膜有毒吗？

热熔胶膜是一种无毒的高效环保胶粘剂产品。

在材料方面，热熔胶膜是一种聚合物聚合物和非溶剂型粘合剂，因此其固体含量为100%。它是通过热熔粘合而成的，因此不需要任何溶剂来辅助润湿。没有溶剂挥发性问题，对人体无害。

热熔胶膜

与喷雾剂相比，热熔胶膜**是一种更环保的产品。由于喷雾剂一般是溶剂型粘合剂产品，在喷雾过程中会在空气中传播大量溶剂，对人体有害。

哪种热熔胶膜比较硬？

越来越多的行业开始使用热熔胶膜进行粘接，对热熔胶膜各方面性能的需求也越来越高，包括对热熔胶膜有软或硬需求的客户群体。在前面的文章中，我们介绍了如何选择软热熔胶膜的产品和类型，所以今天我们将介绍硬热熔胶膜或网膜的类型。

热熔网膜越厚越重，手感越硬

热熔胶膜越厚或克重越重的热熔胶网膜感觉越硬，对产品感觉的影响越大，这是因为“越厚或越重”代表每平方米胶含量高，胶含量高的优点是使用这种材料粘附牢固性更好，同时感觉更硬，成本更高。

PA热熔胶膜

PA规格相同、PES、PO热熔胶膜和网膜更硬挺

除厚度和克重选择偏厚外，热熔胶膜和热熔胶网膜的材质也有软硬之分，通常，PA、PES和PO感觉很硬，没有弹性，比EVA和TPU更硬，这是由其自身的化学性质决定的，所以有硬需求的合作伙伴可以选择PA、由PES和PO材料制成的热熔胶膜或网膜。

PO热熔胶膜

还应考虑热熔胶膜和网膜的粘度

但需要注意的是，当我们选择哪种热熔胶膜（网膜）感觉更硬时，我们也应该考虑它的附着力（粘度），以及它是否适合您目前计划粘接的材料，这比防止粘接不牢固影响产品质量#热熔胶膜#

哪种材料适合热熔胶膜？

热熔胶膜的哪种材料，准确地说，这个问题不应该这样问。每种材料的热熔胶膜都有其相对适用的范围，不适合好或坏来判断。以下简要介绍了几种热熔胶膜的特点：

(1)pa热熔胶膜特性:耐干洗、耐水洗、耐低温零下40度、耐高温120度以上；

(2)PES热熔胶膜特性:耐干洗、耐水洗、耐低温零下30度、耐高温120度以上；

(3)Eva热熔胶膜特性:耐水洗、耐干洗、熔点低、耐低温零下20度、耐高温80度；

(4)TPU热熔胶膜特性:耐水洗、耐干洗、耐低温零下20度、耐高温110度、抗拉性能好；

(5)Eaa热熔胶膜特性:粘度好，拉力强，耐零下40度低温，可打孔。

热熔胶膜开胶分层，粘不住怎么办？

合理调整使用参数是核心关键

许多客户报告说热熔胶膜（热熔胶网膜）不能粘合，认为胶水不好，事实上，我们调查原因从操作开始，因为大多数客户是**次接触这类产品，因为使用方法仅限于书面部分，没有实际操作，所以可能由于操作温度低、压力小、时间短导致热熔胶没有完全熔化，当然，没有牢度。一般来说，技术规范中规定的操作温度、时间和压力仅为参考值。由于每种用途对应的粘接材料的材料、厚度和隔热性能不同，我们无法为每种产品编写技术说明书。更多的客户需要根据自己材料的实际情况尝试测试，当发现材料粘接不牢固时，可以先提高设备温度，然后再次配合测试。

当热熔胶膜由于操作温度不足，具有明显的特点，可以剥离不牢固的产品，检查胶层是否完好，如果胶层完好，甚*可以剥离整个热熔胶膜，那么可能是由于操作温度不足，导致胶层不熔化，如果胶层破碎，不能剥离，或剥离都是胶残渣，胶水完全熔化，从其他方面发现问题。

有些设备有天然缺陷

在烫伤操作之前，我们应该首先充分了解所使用的设备是否会因为设备问题而导致胶水没有完全熔化。例如，当您使用的设备是传统的油胶复合机进行操作时，对设备了解不够的朋友可能会粘附不牢固，这是因为传统的水胶复合机对应的胶水是不干胶液体胶水，只需稍加温度即可粘接，因此，对温度控制装置的要求并不那么严格。此外，该设备的滚筒较大，会造成非常严重的热损失，导致显示板上的温度达到180℃，但实际表面温度只有100℃。*后，胶层没有熔化，无法粘合。

同时，如果您使用的设备是熨斗，也要注意不要打开水蒸气，因为水分子会降低材料的温度，混合胶层也会降低胶的粘度，所以在使用时要注意这一点。

热熔

当你发现不是因为你的操作温度，所以我们应该考虑是否选择正确的材料，通常，不同类型的热熔胶膜（热熔胶膜）适合不同的粘合材料，如SWA120（PA热熔胶膜）产品，更适合棉、尼龙、聚酯等布和PI膜材料，如果你打算用这种类型的网络胶粘接金属或TPU薄膜，可能会出现粘接不牢固的情况。同时，我们应该注意两面材料不牢固，或者只有一面材料粘接不牢固，因为如果粘接胶只适合一面材料粘接，不适合另一面材料粘接，那么也会出现粘接不牢固，可以剥离两层问题产品，看看中间粘接，判断哪种材料粘接不牢固，这也是分析问题原因的重要方法之一。总之，为了达到产品良好的粘接效果，我们应该选择适合粘接两面材料的型号。

操作温度不易过高

如果操作温度过高也会导致粘接不牢固，这是因为温度过高会使胶分子降解，不再粘，即使恢复到室温，当然，这种情况较少，我们也得到本章的后面，只要操作温度不超过产品熔点60度以上没有问题。

长期观察产品情况

如果一开始粘度很好，但几天后脱胶，建议在测试前更换其他型号的热熔胶。通常，这种情况发生是因为胶结晶非常缓慢。刚开始贴合后，由于产品还没有干燥，测试会有很好的粘度。几天后，胶层完全结晶，开始催化，两层材料可以轻轻撕开，这种情况主要体现在PES热熔胶膜粘接金属产品中。

扩展资料

PI膜：

聚酰亚胺薄膜(PolyimideFilm)均苯四甲酸二酐是世界上性能*好的薄膜绝缘材料(PMDA)二胺基二苯醚(DDE)在强极性溶剂中，通过收缩和流延成膜，然后通过亚胺化形成。

TPU膜：

TPU薄膜是在TPU颗粒材料的基础上，通过压延、流延、吹膜、涂层等特殊工艺制成的薄膜。厚度为0.01*2mm

TPU(Thermoplastic polyurethanes)，热可塑性TPU 由含有NCO官能基的MDI组成的弹性体 与含OH POLYOL、1.4BG，由于弹性好、物理性能好、各种机械强度好，广泛应用于喷射、喷射、压延、溶解成溶液树脂等加工方法，它是塑料加工业经常使用的塑料材料，其产品涵盖工业应用和民用必需品的范围。

热熔胶膜：

热熔胶膜是一种带离型纸或无离型纸的膜产品，可连续或间歇操作方便。可广泛应用于各种织物、纸张、聚合物材料和金属粘合剂。

扩展数据摘自：百度百科全书

热熔胶膜的无缝服装有哪些类型？

有许多热熔胶膜可以用于无缝服装的复合材料。具体型号取决于相应的复合部件和复合材料类型。简单介绍无缝服装中使用的热熔胶膜分类：

(1)服装的无缝粘接离不开热熔胶膜，无缝服装中使用的热熔胶膜主要是热熔胶网膜。

(2)服装面料中使用的热熔胶网膜在材料选择上还是比较丰富的，包括pa材料、tpu材料、eva材料等。

(3)服装无缝粘接一般采用小宽度，形状类似双面胶。其实是用大门的热熔胶网膜切割而成的。

关于高弹性热熔胶膜的介绍到此结束。我相信你也有一个家庭的理解。如果您想了解更多关于这方面的信息，请联系我们的赞晨新材料。
