光伏组件封装用背板的技术规范介绍

 光伏组件封装用背板技术规范的主要内容包括三方面：序列；技术要求；试验方法 。

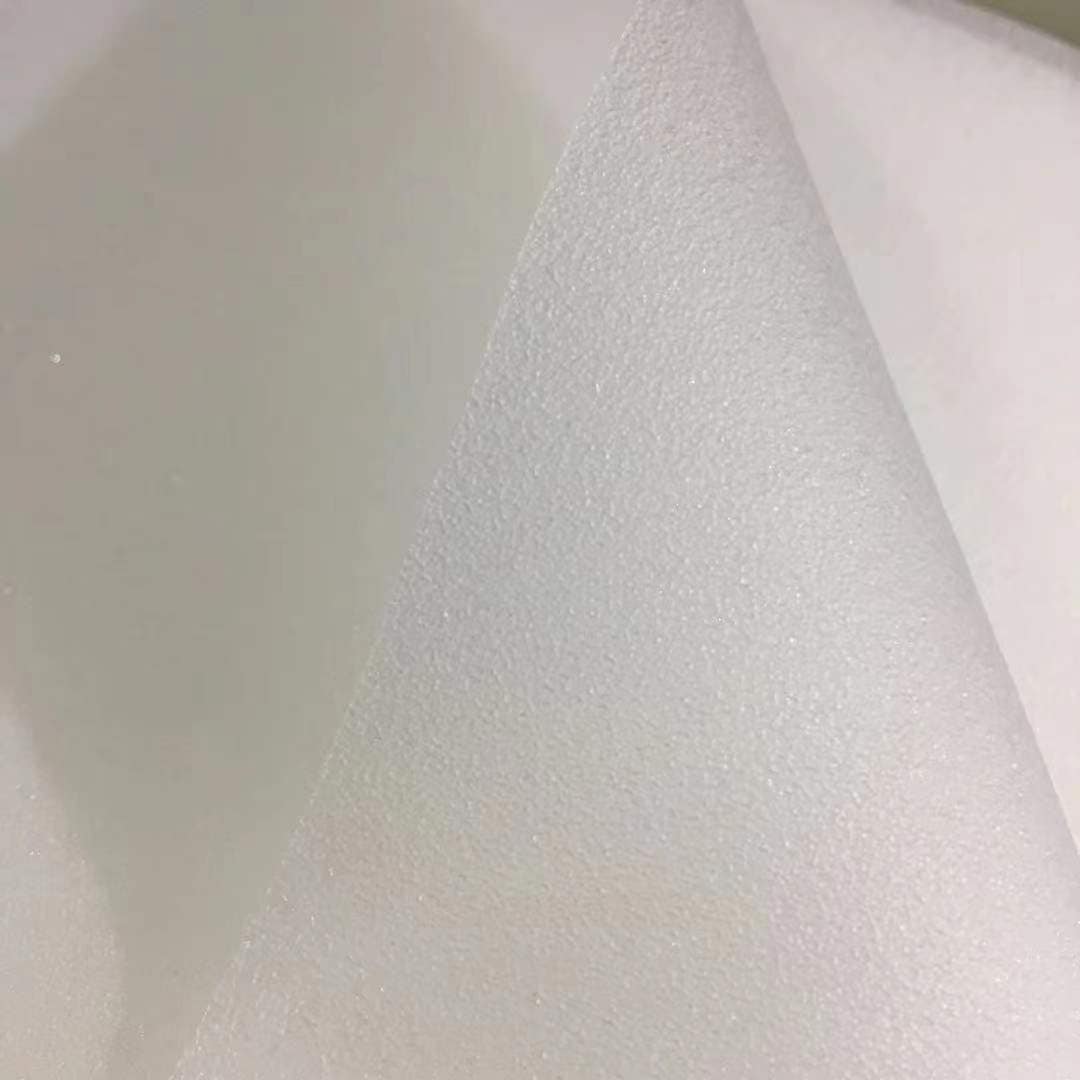

  (1)固化前分别规定序列EVA胶膜，固化后EVA根据胶膜和层压件的顺序。EVA研究分析了胶膜的实际使用过程及其性能要求，将样品对象分为固化前EVA胶膜，固化后EVA胶膜胶膜和层压件的有效性和可比性；

  (2) 技术要求部分主要定义EVA胶膜的性能要求和耐候性。综合考虑光伏使用EVA胶膜的外观、绝缘性能、机械性能、与玻璃背板材料的良好匹配等物理特性，确定了常规性能检测项目，如拉伸强度、断裂伸长率、剥离强度、穿透电压强度和电阻率。同时考虑光伏EVA胶膜应具备耐环境气候老化性，并制定了紫外线老化试验和湿热试验的环境试验项目。根据建立的试验计划，全国各厂家选择13种不同规格的光伏用途EVA胶膜，用它EVA裸胶膜，单层层压后EVA胶膜和层压件采用相同规格的玻璃和背板作为样品，并根据实验方案进行实验。在综合结果（图1-图5为性能结果图）的情况下，编制更全面的光伏组件包装EVA胶膜认证技术规范。

  总结不同规格样品的试验结果，根据结果图中大部分样品的集中区域，以55%的合格率作为技术要求，终确定EVA要求胶膜的拉伸强度≥18 MPa。

  总结不同规格样品的试验结果，根据结果图中大部分样品的集中区域，以75%的合格率为技术要求，终确定EVA与玻璃的剥离强度要求>60 N/cm。

  总结不同规格样品的试验结果，根据结果图中大部分样品的集中区域，以70%的合格率作为技术要求，终确定EVA与背板的剥离强度要求>50 N/cm。

  总结不同规格样品的试验结果，根据结果图中大部分样品的集中区域，以75%的合格率为技术要求，终确定EVA透光率（380nm-1100nm）要求≥90.5%。

  总结不同规格样品的试验结果，根据结果图中大部分样品的集中区域，以55%的合格率作为技术要求，终确定EVA体积电阻率要求≥1.0×1014Ω·cm。

  (3)透光率波段、交联度通用化学试验方法及试验方法主要规定DSC试验方法、拉伸速率、试验温度、时间、体积电阻率的样品制备要求和方法，主要参考试验方法标准GB/T 1040.3、GB/T 1408.1、GB/T 1410、GB/T 2410、GB/T 2790、GB/T 13542.2等。根据认证规范中的试验方法，选择不同厂家的不同规格样品作为主要验证手段，并结合近年来光伏组件的封装EVA组织国家太阳能光伏产品质量监督检验中心，模拟不同环境气候条件试验，保持层压件性能。根据终结果确定各种性能的技术要求。
